Fujitsu VRF Plus Isı Geri Kazanımı

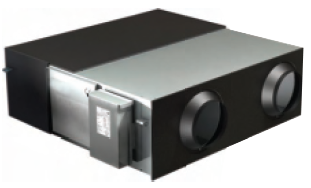

Fujitsu VRF Plus / Isı Geri Kazanımlı Havalandırma Üniteleri



Özgün tasarımıyla dünyanın en iyilerinden biri

Modeller E Serisi
AVYA200LAEE, AVYA250LAEE
AVYA500LAEE, AVYA600LAEE
AVYA800LAEE, AVYA1000LAEE
AVYA1600LAEE, AVYA2000LAEE
AVYA3500LAEE, AVYA5000LAEE
AVYA7000LAEE, AVYA10000LAEE
AVYA15000LAEE



FUJITSU VRF PLUS



FUJITSU VRF PLUS



Modeller E Serisi
AVYA500LAHH, AVYA750LAHH
AVYA1000LAHH, AVYA1500LAHH
AVYA2000LAHH, AVYA3000LAHH
AVYA3500LAHH, AVYA4000LAHH


SELÜLOZ ESASLI EŞANJÖRLER İLE DUYULUR / GİZLİ ISI GERİ KAZANIMI
Enerji Geri Kazanım Üniteleri yüksek teknoloji ürünü selüloz esaslı eşanjöre sahip cihazlar
olup iki hava akımı arasında sadece ısı transferideğil nem transferini de gerçekleştirerek
tümden ve daha yüksek oranda enerji geri kazanımını sağlamaktadırlar.

Selüloz esaslı eşanjörlerin genel özellikleri;
•Yüksek duyulur ısı transfer kalitesi,
•Yüksek nem geçirgenlik özelliği sayesinde yüksek gizli ısı transfer kalitesi, (buhar difüzyon hızı > 200g/m2.saat)
•Yüksek hava geçirgenlik direnci sayesinde egzost ve taze havanın birbirine karışmama özelliği,

FUJITSU VRF PLUS






Düşük enerji ve İşletme maliyeti

FUJITSU VRF PLUS

Merkezi otomasyon sistemi ile yönetilebilen klimalar ile ilişkilendirilebildiği için tasarruf
miktarı daha da artmakta ve %28 civarında bir seviyede gerçekleşmektedir.

Otomatik geri kazanım modu
İç ortam, dış ortam ve ayar sıcaklıkları karşılaştırılarak "ısı geri kazanım" ya da "bypass"
modu otomatik olarak belirlenir.

FUJITSU VRF PLUS



FUJITSU VRF PLUS

Opsiyonel Özellikler E serisi
• CO2 sensörlü çalışma
• Ana cihazlarla veya bina otomasyon sistemi ile haberleşme
• Sulu ısıtıcı ve/veya soğutucu e ki
• Hava sıcaklığının -10 ºC altına düştüğü durumlarda dış hava tarafına ve/veya konfor amaçlı olarak besleme havası tarafına eklemek için kanal tipi elektrikli ısıtıcı
• AVYA3500LAEE~ AVYA15000LAEE arası modelleri için; tek taraftan servis edilebilirlik
• AVYA3500LAEE ~ AVYA15000LAEE arası modelleri için; bypass modu (Free Cooling/Heating özelliği) (Diğer modellerde standart özelliktir.)
• AVYA3500LAEE ~ AVYA15000LAEE arası modelleri için; dış ortama uygun kaset yapısı

Opsiyonel Özellikler H serisi
• Freecooling devresi : Opsiyonel
• Isıtıcı soğutucu batarya : Opsiyonel
• Elektrikli ısıtıcı kanal tipi : Opsiyonel
• Dış hacim cihazı : Opsiyonel

Teknik Özellikler

Model E Serisi AVYA200LAEE
AVYA250LAEE
AVYA500LAEE
AVYA600LAEE
AVYA800LAEE
AVYA1000LAEE
AVYA1600LAEE
AVYA2000LAEE
Sıcaklık Değişimi Verimi % ~ 70 (min) – 79 (max)
Entalpi Değ.Verimi Isıtma % ~ 59 (min) – 69 (max)
Soğutma % ~ 55 (min) – 64 (max)
Hava Debisi Çok yüksek m³/h 225 300 570 650 900 1.100 1.800 2.200
Yüksek m³/h 200 250 500 600 800 1.000 1.600 2.000
Orta m³/h 175 225 450 570 720 900 1.440 1.800
Düşük m³/h 150 200 350 500 650 800 1.300 1.600
Dış Statik Basınç Çok yüksek Pa 100 100 160 170 180 190 180 190
Yüksek Pa 70 70 130 140 150 160 150 160
Orta Pa 40 40 60 80 100 100 100 100
Düşük Pa 20 20 30 50 70 80 70 80
Ses Seviyesi Max dB(A) 31.5 36 38 41
Min dB(A) 24 30 32.5 35
Max Fan Motor Gücü kW 2 x 0.046 2 x 0.090 2 x 0.276 4 x 0.276
Elektrik Beslemesi V/ph/Hz 230 / 1 / 50
Çalışma Sıcaklık ARalığı -10°C – 50°C KT / <%80 RH
Cihaz Ölçüleri Uzunluk mm 900 1.036 1.190 1.190
Genişlik mm 627 920 1.243 1.243
Yükseklik mm 315 345 418 825
Flanş Ölçüleri Dönüş mm Ø150 Ø200 Ø250 Ø350
Besleme
Dış mm Ø150 Ø200 Ø250 Ø350
Egzost
Ağırlık kg 35 60 85 180

Model E Serisi AVYA3500LAEE AVYA5000LAEE AVYA7000LAEE AVYA10000LAEE
Sıcaklık Değişimi Verimi % ~ 70 (min) – 79 (max)
Entalpi Değ.Verimi Isıtma % ~ 59 (min) – 69 (max)
Soğutma % ~ 55 (min) – 64 (max)
Hava Debisi Çok yüksek m³/h 3.650 5.500 7.300 11.000
Yüksek m³/h 3.300 5.000 6.600 10.000
Orta m³/h 3.000 4.500 6.000 9.000
Düşük m³/h 2.650 4.000 5.300 8.000
Dış Statik Basınç Çok yüksek Pa 275 300 275 250
Yüksek Pa 225 250 225 250
Orta Pa 175 150 125 150
Düşük Pa 125 150 125 150
Ses Seviyesi Max dB(A) 41 42 42 43
Min dB(A) 35 36 36 37
Max Fan Motor Gücü kW 2 x 1.101 2 x 1.160 4 x 1.101 4 x 1.160
Elektrik Beslemesi V/ph/Hz 380 / 3 / 50
Çalışma Sıcaklık ARalığı -10°C – 50°C KT / <%80 RH
Cihaz Ölçüleri Uzunluk mm 2.215 2.215 2.215 2.215
Genişlik mm 1.360 1.960 1.360 1.960
Yükseklik mm 1.150 1.150 2.190 2.190
Flanş Ölçüleri Dönüş mm 450x450 500x500 450x1.490 500x1.540
Besleme
Dış mm 520x300 820x300 520x1.340 820x1.340
Egzost
Ağırlık kg 400 580 800 1.120

Model H Serisi AVYA500LAHH AVYA750LAHH AVYA1000LAHH AVYA1500LAHH
Hava Debisi m³/h 500 750 100 1500
Dış Statik Basınç Pa 120 190 180 180
Filtre G3 Sınıfı Sentetik Elyaflı
Isı geri kazanım kazanım eşanjörü Aluminyum Plakalı
Fan morto gücü (input)** 2 x 0.186 2 x 0,400 2 x 0,440 2 x 0,540
Elektrik Beslemesi V/ph/Hz 220 / 1 / 50
Cihaz Ölçüleri* Uzunluk mm 860 960 1150 1300
Genişlik mm 650 800 750 850
Yükseklik mm 375 445 445 445
Flash Ölçüleri mm 230x200 230x260 230x260 230x260
Takribi Ağırlık kg 35 40 50 70

Model H Serisi AVYA2000LAHH AVYA2500LAHH AVYA3000LAHH AVYA3500LAHH
Hava Debisi m³/h 2000 2500 3000 3500
Dış Statik Basınç Pa 150 220 150 150
Filtre G3 Sınıfı Sentetik Elyaflı
Isı geri kazanım kazanım eşanjörü Aluminyum Plakalı
Fan morto gücü (input)** 2 x 0.660 2 x 0.820 2 x 0.850 2 x 1
Elektrik Beslemesi V/ph/Hz 220 / 1 / 50
Cihaz Ölçüleri* Uzunluk mm 1300 1300 1450 1800
Genişlik mm 950 950 1100 1300
Yükseklik mm 445 525 525 525
Flash Ölçüleri mm 230x260 330x290 330x290 330x290
Takribi Ağırlık kg 80 90 120 160

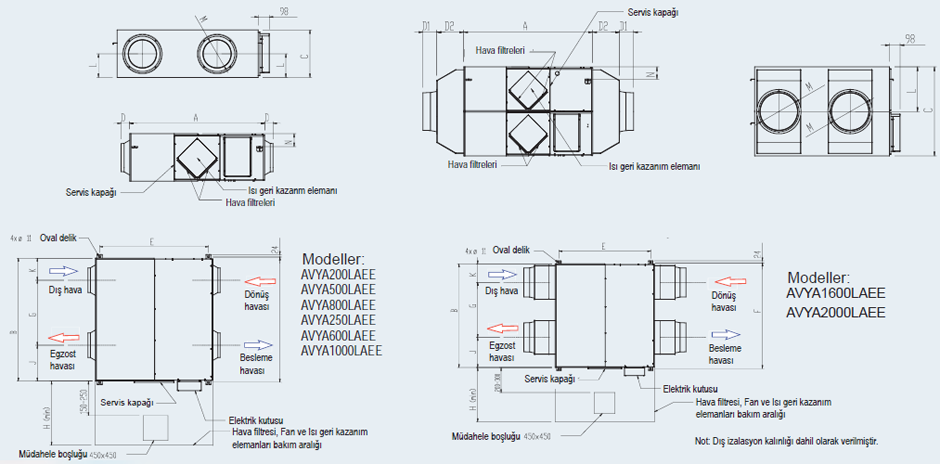

Boyutlar
(Birim: mm)
