Fujitsu VRF Plus İç Üniteler

Fujitsu VRF Plus / Tavan

Her ortama kolayca uyarlanabilir.

Modeller
ABYA30LATH
ABYA36LATH
ABYA45LATH
ABYA54LATH

Montaj Alternatifleri


İç ünitenin tavana asıldığı genel montaj şekli.	İç ünitenin bir bölümünün tavana gömüldüğü montaj şekli.	Tavanın arkasındaki boşluk çok dar olduğunda iç ünitenin duvara monte edildiği (Alan tedarikli) kurulum şekli.

TEKNİK ÖZELLİKLER

Model Adı			ABYA30LATH	ABYA36LATH	ABYA45LATH	ABYA54LATH
Güç kaynağı			230V~50Hz
Kapasite	Soğutma	kW	9.0	11.2	12.5	14.0
Kapasite	Isıtma	kW	10.0	12.5	14.0	16.0
Giriş gücü		W	124	144	160	180
Hava akım oranı	Yüksek	m3/ h	1.450	1.660	1.850	2.200
	Orta		1.280	1.500	1.660	2.000
	Düşük		980	1.270	1.430	1.800
Ses seviyesi	Yüksek	dB(A)	42	45	48	52
	Orta		39	42	46	50
	Düşük		35	37	41	46
Boyutlar (H x W x D)		mm	240 x 1.660 x 700
Ağırlık		kg	48
Bağlantı borusu çapı	Likit	mm	ø9.52
	Gaz		ø15.88	ø19.05
	Kanal		ø25 (I.D) ;ø32 (O.D.)

Not:Teknik özellikler asagıdaki özelliklere dayanır.
Sogutma : 27°CDB / 19°CWB'lik iç ortam sıcaklıgı ve 35°CDB / 24°CWB'lik dıs ortam sıcaklıgı.
Isıtma : 20°CDB / (15°CWB)'lik iç ortam sıcaklıgı ve 7°CDB / 6°CWB'lik dıs ortam sıcaklıgı.
Boru uzunlugu : 7.5 m; Iç ünite ve dıs ünite arasındaki yükseklik farkı : 0 m.
Voltaj : 230 [V].

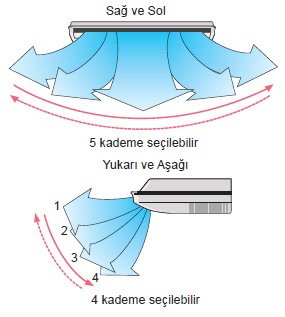

Çift otomatik salınım ve geniş yönlü hava akımı

Otomatik hava akımı yönü ve otomatik salınım

FUJITSU VRF PLUS

Uzun mesafeli hava akımı

Uzun hava akımı odanın her köşesinde konfor sağlar.

FUJITSU VRF PLUS

İnce & Küçük tasarım

FUJITSU VRF PLUS

Drenaj pompası (Opsiyonel)

Opsiyonel drenaj pompası esnek montaj imkanı sağlar. Maksimum 500mm yüksekliğe drenaj suyu yönlendirebilmektedir.

FUJITSU VRF PLUS

Temiz hava girişi

FUJITSU VRF PLUS

Uzun ömürlü filtre

Yüksek Randımanlı uzun ömürlü filtre, standart filtrelerle karşılaştırıldığında ömrü iki kat fazladır.

Opsiyonel parçalar

Drenaj pompası UTR-DPB24T

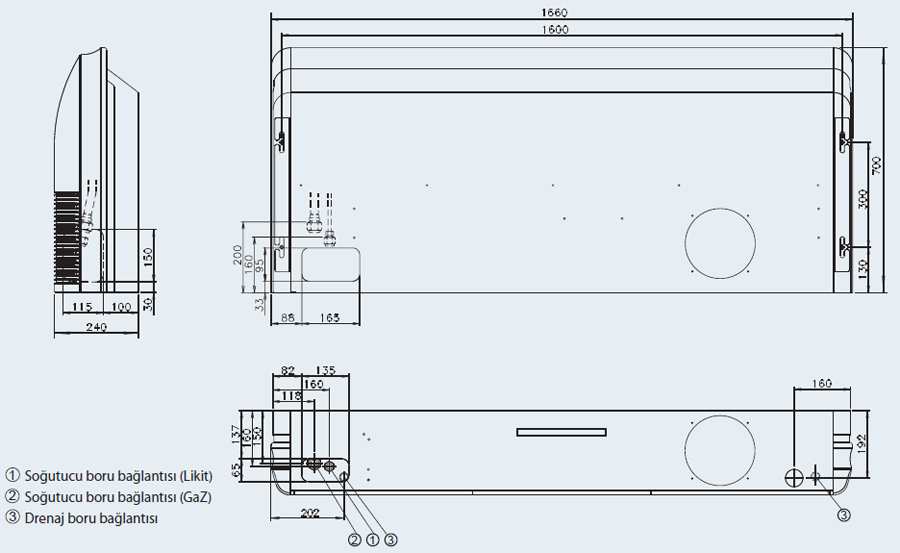

Boyutlar

Modeller : ABYA30 / ABYA36 / ABYA45 / ABYA54
(Birim : mm)

FUJITSU VRF PLUS
